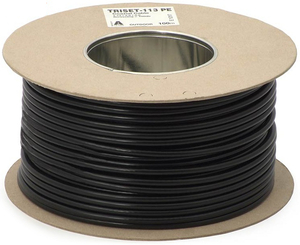

PRZEWÓD KONCENTRYCZNY DIGISAT/TRISET 113 ŻELOWANY 9370
- Dodaj recenzję:
- Kod: e9370
- Producent: Digisat
-
Dostępność:
Dostępny
- m.b
- 2,50 zł / m.b
PRZEWÓD KONCENTRYCZNY DIGITSAT-113 PE 1 METR
NAJWAŻNIEJSZE CECHY
- niska tłumienność
- znakomite dopasowanie
- wysoka skuteczność ekranowania
- powłoka PE
OPIS
Wysokiej klasy kabel koncentryczny z rodziny DIGITSAT. Stosowany w instalacjach indywidualnych i zbiorowych. Kabel wykonany w płaszczu PE (polietylen), jest zatem przeznaczony do zastosowań zewnętrznych - podłączenie anten. Kabel jest żelowany. Posiada też deklarację zgodności z dyrektywą RoHS.
Rodzina kabli DIGITSAT została uznana za najlepszy Produkt Roku na Targach SatKrak 2007 w kategorii Akcesoria.
Skuteczność ekranowania powyżej 100 dB pozwala na równoległe układanie wielu kabli, co jest konieczne w dużych instalacjach z multiswitch'ami. Rdzeń kabla DIGITSAT-113 PE o średnicy 1,13 mm jest wykonany z miedzi co sprawia, że kabel posiada bardzo dobre parametry tłumiennościowe, nie ulega korozji, nie jest sztywny. Można zatem budować w oparciu o niego bardzo rozległe sieci instalacji zbiorczych i kablowych. Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych.
SPECYFIKACJA TECHNICZNA
| dokładność | |||
| Rdzeń miedziany | |||
| Średnica rdzenia | mm | 1,13 | +/- 0,03 |
| Dielektryk fizycznie spieniany | |||
| Grubość dielektryka | mm | 1,83 | +/-0,05 |
| Średnica dielektryka | mm | 4,8 | +/-0,1 |
| Owalność (odkształcenie od przekroju kołowego) | +/-2% | ||
| Folia Aluminiowa/Pet/Folia Aluminiowa 9+23+9um | |||
| Szerokość | mm | 18 | +/-0,3 |
| Zakładka | mm | >3 | +/-0,5 |
| Grubość | um | 46 | +/-3 |
| Materiał | Aluminium | ||
| Średnica drutu | mm | 0,12 | +/-0,01 |
| Liczba drutów | szt | 24 x 7 | |
| Kąt nawinięcia | stopnie | 23 | |
| Płaszcz zewnętrzny | |||
| Materiał | PE | ||
| Grubość | mm | 0,8 | +/-0,1 |
| Średnica | mm | 6,8 | +0,20/-0,05 |
| Kolor | czarny | ||
| Parametry elektryczne | |||
| Rezystancja kabla w temperaturze 20 stopni C | Om/km | 16,85 | +/-0,5 |
| Pojemność | pF/m | 52 | +/-1,5 |
| Rezystancja izolacji | MOm/km | 2000 | +/-3% |
| Impedancja | Om | 75 | +/-3 |
| Współczynnik skrócenia fali | % | 84 | +/-1 |
| Częstotliwość [MHz] | Tłumienie teoretyczne [dB/100m] | Tłumienie zmierzone [dB/100m] |
| 47 | 4,2 | 4,5 |
| 88 | 5,4 | 5,8 |
| 174 | 6,8 | 8,0 |
| 230 | 8,5 | 9,2 |
| 470 | 12,7 | 13,2 |
| 862 | 17,3 | 18,1 |
| 950 | 18,3 | 20,1 |
| 2150 | 28,6 | 27,7 |
| 2400 | 30,5 | 30,8 |
| Częstotliwość | MHz | 5-470 | 470-862 | 862-2150 | 2150-2400 |
| Teoretyczna | dB | >=26 | >=23 | >=20 | >=18 |
| Zmierzona | dB | 26,9 | 24 | 21 | 19 |
| Częstotliwość | MHz | 30-2400 |
| Współczynnik ekranowania | dB | >=100 |
Według normy EN50117 przewody koncentryczne, w zależności od skuteczności ekranowania, dzielimy na klasy:C, B, A, A+, A++. DIGITSAT 113 PE ma najlepszą skuteczność ekranowania z kabli klasy abonenckiej dostępnych na rynku (pomiędzy klasą A+ i A++).
| Klasa | 30-1000 MHz[dB] | 2-3 GHz [dB] |
| C | 75 | 55 |
| B | 75 | 55 |
| A | 85 | 65 |
| A+ | 95 | 75 |
| A++ | 105 | 85 |
| Numer katalogowy | 9370 |
|---|---|
| Producent | Nie |
| Model | PRZEWÓD KONCENTRYCZNY TRISET 113 ŻELOWANY |
| Średnica żyły wewnętrznej | 113 mm |
| Oplot | Materiał Aluminium Średnica drutu mm 0,12 +/-0,01 Liczba drutów szt 24 x 7 Kąt nawinię stonie 23 |
| Ekran ochronny | Szerokość mm 18 |
| Dielektryk | Dielektryk fizycznie spieniany Grubość dielektryka mm 1,83+/-0,05 Średnica dielektryka mm4,8 |
| Powłoka zewnętrzna | Grubość mm0,8 Średnica mm 6,8 |
| Impedancja | Om 75 +/-3 |
| Gwarancja | 24 miesiące |
W SKŁAD ZESTAWU WCHODZI:
- Kabel koncentryczny DIGITSAT 113 PE - 1 metr (nr kat. 9370)
- Gwarancja
- Faktura VAT lub paragon fiskalny
