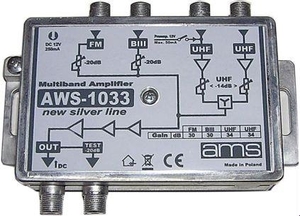

AWS-1033 przeznaczony do rozprowadzenia sygnału TV w małych instalacjach
antenowych. Dzięki osobnym wejściom na poszczególne pasma TV możliwe jest podłączenie kilku źródeł sygnału. Osobna regulacja wzmocnienia każdego wejścia umożliwia dopasowanie poziomu sygnału z każdego źródła.
Wzmacniacz umożliwia zasilanie przedwzmacniacza przez wejście UHF1.
Szczegóły i parametry
| Wejścia pasmowe |
|
FM |
BIII |
UHF1* |
UHF2 |
| Zakres częstotliwości |
MHz |
87-110 |
174-230 |
471-862 |
471-862 |
| Wzmocnienie |
dB |
30 +/-2 / 32-34 +/-2 |
| Max. poziom wyjściowy dla dwóch kanałów TV |
dB |
109 |
| IMA3 |
dB |
103 |
| Szumy własne |
dB |
5 +/-1 |
| Tłumienie niedopasowania |
dB |
≥ 10 |
| Zakres regulacji tłumienia VHF/UHF |
dB |
0...20 +/-2 / 0...14 +/-2 |
| Zasilanie DC |
V |
12 +/-5% |
| Pobór prądu |
mA |
160 +/-5% |
| Złącza typu F |
Ω |
75 |
| Temperatura pracy |
o C |
-25...55 |
