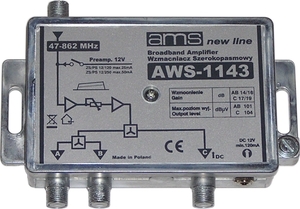

Wzmacniacz ant. AMS AWS-1143

  • Dodaj recenzję:
  • Kod: 3315
  • Producent: AMS
  • Dostępność: Dostępny
  • szt.
  • 116,00 zł / szt.

AWS-1143 przeznaczony jest do wzmocnienia i podziału sygnału TV na 3 w domowych
instalacjach antenowych zbudowanych z zastosowaniem anten pasmowych
połączonych zwrotnicą. Regulacja wzmocnienia pozwala na dopasowanie poziomu
sygnału w całej instalacji.


Szczegóły i parametry

Dane techniczne

Ilość wejść / wyjść 1 / 3
Zakres częstotliwości MHz 47-862
Wzmocnienie narastające AB14/16 C17/19 dB
Max. Poz. Wyj. wyj.C 104 dBµV
IMA3 98 dBµV
IMA2 85 dBµV
Szumy własne <=4dB
Tłumienie niedopasowania dB => 10
Reg. wzmocnienie 0—12dB
Złącza typu F 75 Ω
Zasilanie 12V 250mA
Temperatura pracy ’C -25.....+55

Wzmacniacz posiada filtr ograniczający pasmo poniżej 47MHz oraz powyżej 860MHz.

Wzmacniacz zasilany jest z dołączanego zasilacza stabilizowanego 12V120mA z
wtykiem Jack 3,5. Wzmacniacz może być zasilany także przez wyjście oznaczone
symbolem DC z zastosowaniem separatora.
Nie jest przeznaczony do pracy w otwartej przestrzeni.
Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu źródeł ciepła.
Nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane
prawidłowo.
Wyjścia niewykorzystane należy obciążyć terminatorem 75 Ohm ( wtyk F ).
Maszt antenowy i instalacja antenowa powinna byæ uziemiona.

W komplecie zasilacz ZS-12/120 z wtykiem Jack 3,5. Możliwość zasilania wzmacniacza przez wyjście oznaczone DC.Możliwość zasilania dodatkowych wzmacniaczy poprzez WEJŚCIE (zasilanie włączane zworą).
